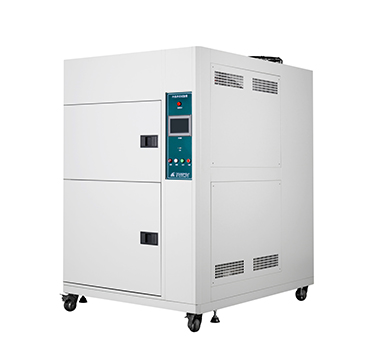

風冷式高低溫沖擊試驗箱
簡介：
※適用范圍
本系列風冷式高低溫沖擊試驗箱適用于電工電子產品，電子零部件的冷熱交替沖擊試驗。
※適用標準
產品可滿足CNS、MIL、IEC、JIS、GB/T2423.5-1995、GJB150.5-87等標準
冷熱沖擊試驗箱控制方式：
利用低溫及高溫蓄冷熱槽，依動作打開閥門，將低溫及高溫通過送風系統快速快速送到試驗槽內,從而達到快速溫度沖擊效果,平衡調溫控制系統（BTC）+ 特殊設計之送風循環系統,以P.I.D.方式控制SSR,使系統之加熱量等于熱損耗量,故能長期穩定的使用.
冷熱沖擊試驗箱技術參數：
|
溫度沖擊范圍 |
高溫60℃～+150℃ 低溫-55℃～-10℃ |
|
預熱溫度范圍 |
＋60℃ ～ ＋180℃ |
|
高溫槽升溫時間 |
RT（室溫）～ ＋180℃≤35min（室溫在＋10～＋30℃時）. |
|
預冷溫度范圍 |
－10℃～－65℃ |
|
低溫槽降溫時間 |
RT（室溫）～ -65℃≤50min（室溫在＋10-- ＋30℃時） |
|
溫度波動度 |
±1.0℃ |
|
溫度均勻度 |
±2.0℃ |
|
沖擊歸復時間 |
－55-- ＋150℃≤5min. |
|
內部尺寸 |
W500×H400×D400 mm |
|
內箱材質 |
霧面不銹鋼板（SUS#304） |
|
外箱材質 |
沙紋不銹鋼板（SUS#304） |
|
保溫材質 |
a.高溫槽：硅酸鋁保溫棉. b.低溫槽：高密度PU發泡. |
|
箱門 |
上、下箱單片門,左開. a.嵌入式平面把手. b.后鈕:SUS#304. c.硅膠發泡膠條. |
|
試料置放架 |
a.承重不大于5KG. b.不銹鋼SUS#304內箱. |
|
加熱系統 |
鰭片式散熱管形不銹鋼電熱器. 1.高溫槽 6 KW. 2.低溫槽 3.5 KW. |
|
運風循環系統 |
1.馬達1HP×2臺. 2.不銹鋼加長軸心. 3.多翼式扇葉（SIROCCO FAN）. 4.特殊設計之風扇強制送風循環系統. |
冷熱沖擊試驗箱制冷方式：
采用多段自動負載容量調整技術，更高效，更節能
|
壓 縮 機 |
原裝進口法國“泰康”牌全封閉式壓縮機 |
|
冷 凝 器 |
水冷式冷凝器（配水塔） |
|
蒸 發 器 |
鰭片式多段自動負載容量調整 |
|
膨 脹 閥 |
丹麥丹佛斯原裝進口組件 |
|
冷 媒 |
美國進口最新環保冷媒R404A |
|
制 冷 輔 助 件 |
干燥劑（丹麥）, 油分離器（美國）, 冷媒視窗（丹麥），電磁閥（日本），過濾器（日本），壓力控制器（韓國），截止閥（意大利）等制冷配件均采用進口件 |
保護裝置：
過零點閘流體功率控制器
加熱空焚保護開關
壓縮機超壓保護開關
壓縮機過載過流保護開關
缺相保護開關
無熔絲過載保護器
加熱快速保險
控制器：
進口液晶顯示觸控式瑩幕直接按鍵型控制器,中英文表示7”圖形之廣視角,高對比附可調背光功能之大型LCD液晶顯示控制器.
1. 控制器規格:
a.精度:溫度±0.1℃＋1digit.
b.分辨率:溫度±0.1.
c.具有上下限待機及警報功能.
d.溫度入力信號 T型.
e.P.I.D控制參數設定,P.I.D自動演算.
2..畫面顯示功能:
a.采畫面對談式,無須按鍵輸入, 屏幕直接觸摸選項.
b.溫度設定（SV）與實際（PV）值直接顯示.
c.顯示故障狀態及說明故障排除方法.
d.可顯示目前執行程序號碼,段次,剩余時間及循環次數.
e.溫度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能.
f.具單獨程序編輯畫面,可輸入溫度,時間及循環次數.
g.屏幕可作背光調整.
h.屏幕顯示保護功能可作定時，TIMER或手動關閉設定.
3.程序容量及控制功能:
a.可使用的程序組:最大96個PATTEN(即96個試驗規范可設定).
b.可重復執行命令:每一個命令可達999次.
c.SEGMENTS時間設定0--99Hour59Min.
e.具有斷電程序記憶,復電后自動啟動并繼續執行程序功能.
f.程序執行時可實時顯示圖形曲線.
g.具有預約啟動及關機功能.
h.具有日期,時間調整功能.
